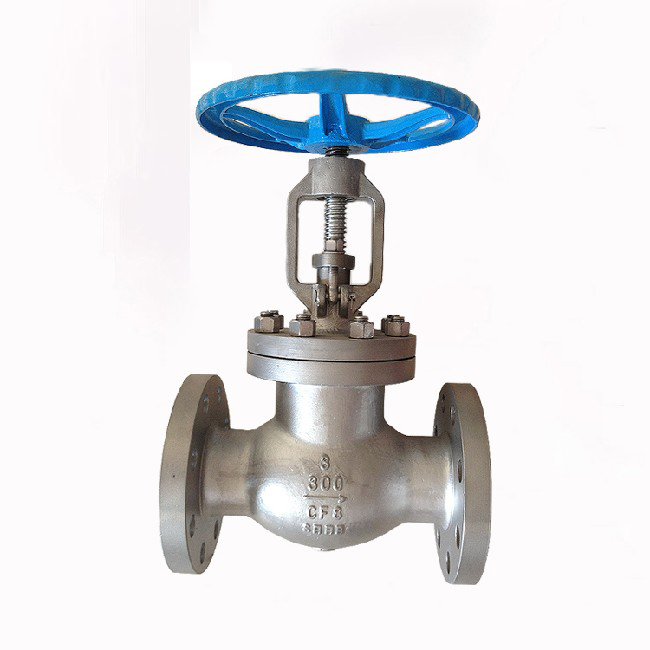

美標截止閥產品簡述：
美標截止閥適用于工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。美標截止閥驅動方式有手動、齒輪傳動、電動、氣動等,閥座密封面材料為硬質合金，壓力級 150(Lb)~900(Lb)。
美標截止閥產品標準：
美標法蘭截止閥主要標準STANDARDS:：
設計標準：Design: ASME B16.34 API6D
壁厚標準：Wall Thickness: ASME B16.34
結構長度：Face to Face: ASME B16.10
法蘭標準：End Flange: ASME B16.5
美標截止閥檢測標準： API598
美標截止閥特點： Feature
1.流線型，明桿帶支架 1.Streamline outside screw and yoke
2.中法蘭螺栓連接 2.bolted bonnet
3.活套連接閥瓣 3.Loose disc
4.升降閥桿與手輪 4.Rising stem and hand wheel
5.支架與閥蓋一體式 5.Yoke integral with bonnet
6.傘齒輪的操作選配 6.avail able with gear operator
7.標準法蘭連接 7.Flanged ends
美標法蘭截止閥產品規范Product Specification
不銹鋼美標截止閥產品規范 Product Specification
產品規范 Product Specification | 設計規范Design Spec | 結構長度Face to Face | 連接法蘭Flanged End | 試驗與檢驗Test &Check | 壓力-溫度Pressure-Temp | 產品標識Marking | 供貨規范 Supply |
ASME B16.34 | ANSIB 16.10 | ANSIB 16.5 | API598 | ASME B 16.34 | MSS SP-25 | ASME B16.34 | |
BS 5160 | BS 5160 |
美標法蘭截止閥主要零部件材料 Main Part Material
零件名稱 | 零部件材料 Part Material | Part Name | |||
閥體/閥蓋 | A216-WCB | A217-WC6 | A352-LCB | A351-CF8M | Body/Bonnet |
閘瓣 | A105 | A182-F11 | A182-F304 | A182-F316 | Disk |
閥桿 | A182-F6a | A182-F11 | A182-F6a | A182-F316 | Stem |
填料 | 柔性石墨/ Flexible Graphite | 聚四氟乙烯/PTFE | Packing | ||
墊片 | 18-8柔性石墨/18-8Flexible Graphite | Gasket | |||
螺栓 | A193-B7 | A193-B7 | A193-B7M | A193-B8 | Bolt |
適用溫度 | -29~425℃ | -29~550℃ | -46~350℃ | -40~200℃ | Suitable Temp |
適用介質 | 水，油品，蒸汽 Water，Oil，Steam | 蒸汽，油品 Steam，Oil | 丙烷，乙烯 Propane，Ethane | 硝酸類 Nitric Acid | Suitable Medium |
美標法蘭截止閥尺寸列表Dimension List
產品型號 Type | NPS | DN | Class 150Lb | WT（kg） | |||||||
in | mm | L | D | D1 | D2 | b | z-Φd | H | D0 | ||
J41H-150Lb J41W-150LbP J41Y-150LbP J41Y-150LbR J41Y-150LbPL J41Y-150LbRL | 1/2" | 15 | 108 | 89 | 60.5 | 35 | 10 | 4-Φ15 | 169 | 125 | 5.0 |
3/4" | 20 | 117 | 98 | 70 | 43 | 11 | 4-Φ15 | 180 | 125 | 7.0 | |
1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 190 | 125 | 9.0 | |
11/4" | 32 | 140 | 117 | 89 | 63 | 13 | 4-Φ15 | 160 | |||
11/2" | 40 | 165 | 127 | 98.5 | 73 | 14.3 | 4-Φ16 | 347 | 180 | 15.0 | |
2" | 50 | 203 | 152 | 120.5 | 92 | 15.9 | 4-Φ19 | 356 | 180 | 18 | |
21/2" | 65 | 216 | 178 | 139.5 | 105 | 17.5 | 4-Φ19 | 381 | 240 | 30 | |
3" | 80 | 241 | 190 | 152.5 | 127 | 19.1 | 4-Φ19 | 411 | 280 | 41 | |
4" | 100 | 292 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 454 | 280 | 64 | |
5" | 125 | 356 | 254 | 216 | 186 | 24 | 8-Φ22 | 541 | 320 | 86 | |
6" | 150 | 406 | 279 | 241.5 | 216 | 25.4 | 8-Φ22 | 656 | 360 | 113 | |
8" | 200 | 495 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 800 | 450 | 115 | |
10" | 250 | 622 | 406 | 362 | 324 | 31 | 12-Φ25 | 1231 | 500 | 295 | |
12" | 300 | 698 | 483 | 432 | 381 | 32 | 12-Φ25 | 1450 | 600 | 450 | |
美標法蘭截止閥尺寸列表Dimension List
產品型號Type | NPS | DN | Class 300Lb | WT（kg） | |||||||
in | mm | L | D | D1 | D2 | b | z-Φd | H | D0 | ||
J41H-300Lb J41W-300LbP J41Y-300LbP J41Y-300LbR J41Y-300LbPL J41Y-300LbRL | 1/2" | 15 | 152 | 95 | 66.5 | 35 | 15 | 4-Φ15 | 241 | 125 | 5.2 |
3/4" | 20 | 178 | 117 | 82.5 | 43 | 16 | 4-Φ19 | 241 | 125 | 7.3 | |
1" | 25 | 203 | 124 | 89 | 51 | 18 | 4-Φ19 | 283 | 160 | 9.5 | |
11/4" | 32 | 216 | 133 | 98.5 | 63 | 19 | 4-Φ19 | 320 | 200 | ||
11/2" | 40 | 229 | 156 | 114.3 | 73 | 21 | 4-Φ22 | 322 | 200 | 17.6 | |
2" | 50 | 267 | 165 | 127 | 92 | 23 | 8-Φ19 | 399 | 200 | 25 | |
21/2" | 65 | 292 | 190 | 149 | 105 | 26 | 8-Φ22 | 438 | 250 | 30 | |
3" | 80 | 318 | 210 | 168.5 | 127 | 29 | 8-Φ22 | 464 | 280 | 35 | |
4" | 100 | 356 | 254 | 200 | 157 | 32 | 8-Φ22 | 565 | 355 | 56 | |
5" | 125 | 400 | 279 | 235 | 186 | 35 | 8-Φ22 | 614 | 400 | 96 | |
6" | 150 | 444 | 318 | 270 | 216 | 37 | 12-Φ22 | 717 | 450 | 120 | |
8" | 200 | 559 | 381 | 330 | 270 | 42 | 12-Φ25 | 930 | 500 | 212 | |
10" | 250 | 622 | 444 | 387.5 | 324 | 48 | 16-Φ29 | 1012 | 500 | 460 | |
12" | 300 | 711 | 521 | 451 | 381 | 51 | 16-Φ32 | 1231 | 600 | 615 | |

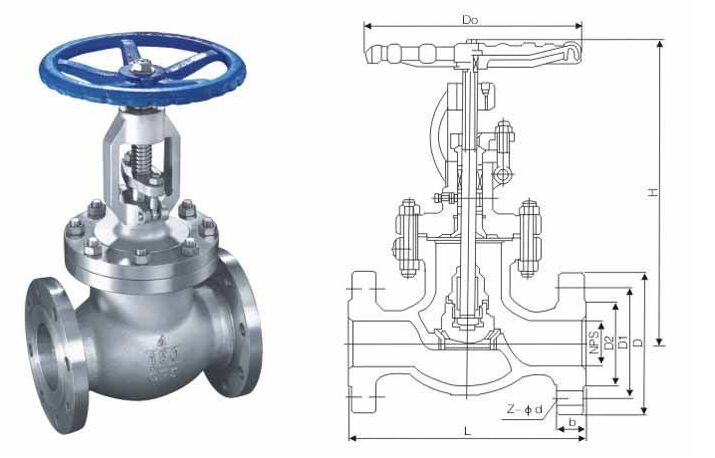

不銹鋼美標截止閥結構圖:
訂貨流程：
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料
